Super Mikrokontroller AVR ATMEGA16 Trainer Rp. 1.800.000
Include Programer via USB
( inlude TAS KOPOR)
( READY STOCK )

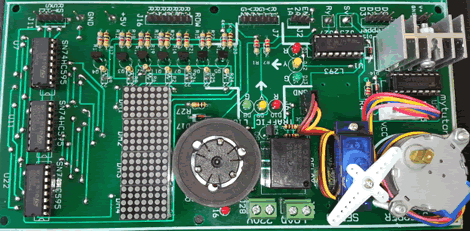

Belajar pemrograman microcontroller AVR dan mengembangkan kode dengan cepat dan mudah, dengan Super mikrokontroller traniner board. Super mikrokontroller AVR traniner board memanfaatkan sebuah ATMEGA16 dengan 16k In-System Flash Memory, yang mana dapat diprogram dan diprogram ulang dengan mudah dengan menggunakan standard download PROG ISP software. Delapan LED's, 8 pushbuttons, 8 Seven Segmen, LCD Karakter 2x16, 2 channel, dan, RTC dan EEPROM 24cxxx, Serial Communiation RS232 telah tersedia pada board ini, sehingga mempermudah pengembangan kode dan pengujian secara langsung, tersedia juga clock generator untuk membangkitkan pulsa kotak dan frekuensi dapat diatur dengan menggunakan potensio. Pada kit Trainer ini terdapat banyak fitur tambahan, antara lain motor stepper dengan driver ULN2003, motor DC dengan driver L293, simulator Trafict Light, dan dot matrix 5x7x4 dengan driver transistor PNP dan shift register 74HC595, Relay dengan driver transistor NPN dan Standart Motor Servo.

Proses download file HEX ke mikrokontroller menggunakan pemrograman via USB, sehingga akan mempermudah user untuk melakukan pemrogram dengan menggunakan PC atau laptop dengan OS windows XP, VISTA, Seven, 8, baik 32 maupun 64 bit (driver USB telah disediakan pada CD)

Semua port I/O's telah tersedia dengan koneksi ke male headers, standard plugs dapat digunakan. Dan untuk mempermudah pengoperasian semua perlengkapan tersebut berada diddalam sebuah tas KOPOR







Include:

a. Programmer ISP via USB port

Gambar 2. Programmer ISP via port USB

b. Kabel USB, CD dan Kabel Power Supply
c. Kabel Serial RS232
d. Copy Codevision - Evaluation

Gambar 3. Codevision ( Editor, Compiler )

e. Copy Downloader Software - PROGISP Ver 1.68

Gambar 4. Mikrokontroller ISP Software ( Downloader )

Catatan: On board regulated 5V DC, anda tinggal menghubungkan ke adaptor AC/AC atau AC/DC melalui konektor yang tersedia

Fitur
• Includes ATMEGA16, dapat diganti dengan ATMEGA8535, ATMEGA32
• Crystal(12.MHz)
• Semua I/O pins terkoneksi ke header untuk mempermudah koneksi eksternal.
• ATMEGA16 dapat diprogram secara on-board, dengan kabel pemrograman via USB (disertakan)
• 8 Pushbuttons
• 8 LED
• RS232 Connection
• ADC dengan 2 chanel dengna 0 - 5 volt range input.(Vref dapat diatur dengan menggunakan varibel resistor multiturn)
• 8 x 7 segmen display common anoda
• RTC DS1307
• EEPROM 24c16
• Clock Generator (Astabil) 555 dengan variabel frekuensi output
• LCD Character 2x16
• Keypad 4 x 4
• Motor Stepper dengan driver ULN2003
• Motor DC dengan driver L293
• Motor Servo Standart
• Relay 5V dan driver transistor NPN
• Dot Matrix 5x7x4 dengan driver transitor PNP dan shift register 74HC595
• Build in Power supply +5V (include adaptor 10V-1200mA, untuk pembelian modul Super Trainer)
• Semua kit tersebut berada didalam TAS KOPOR

Setiap pembelian akan disertakan:
1. CD Copy Software Microcontroller ISP ( Download Software ) dan Codevision Evaluation ( Editor, assembler, compiler dan debug dapat digunakan untuk pemrograman C)
2. Petunjuk Penggunaan Trainer Kit dan Instalasi Driver USB
3. Programmer ISP dengan USB
4. Kabel Komunikasi Serial RS232
5 .Rangkaian skematik programmer
6. Petunjuk Praktikum (PDF File)
7. Kabel USB 1 meter

Fitur Printed Circuit Board (PCB)

• 200mm x 200mm (main board) dan 100mm x 200mm (advanced board)
• Double sided fiber printed circuit board
