Super Trainer Microcontroller
MCS-51/ 89s52 (ready stok)
Belajar dengan menyenangkan adalah keinginan bagi mahasiswa
atau hobbyst, dengan modul super microcontroller trainer MCS-51, maka
anda dapat mempelajari microcontroller secara menyeluruh, mulai dari
tingkat dasar sampai tingkat lanjut. Modul microcontroller ini sangat
lengkap, sehingga anda tidak memerlukan tambahan modul atau alat tambahan
untuk pengoperasiannya, termasuk programmer USBasp, power supply, dan
kabel USB yang dapat dihubungkan ke komputer, untuk melakukan proses
pemrograman. Setiap pembelian modul ini anda akan mendapatkan file PDF
yang berisi panduan secara lengkap, mulai percobaan sederhana sampai
percobaan tingkat lanjut. Untuk mempermudahkan penyimpanan, modul tersebut
berada dalam sebuah kopor kayu. Modul ini sangat cocok sekali, untuk
setingkat perguruan tinggi dan tingkat SMK. Belajar pemrograman 8051 dan mengembangkan kode dengan cepat dan mudah, dengan super mikrokontroller traniner board. Super mikrokontroller 8051 traniner board memanfaatkan sebuah AT89s51 ATMEL Microcontroler dengan 4k In-System Flash Memory, yang mana dapat diprogram dan diprogram ulang dengan mudah dengan menggunakan standard download ATMEL ISP software. Pada board trainer ini, memberikan semua fitur yang anda perlukan. Delapan LED's, 8 pushbuttons, 8 Seven Segmen, LCD Karakter 2x16, ADC0804, RTCDS1307, EEPROM 24c08, Dot Matrix 5x7, Motor Stepper, Motor DC, Clock generator, Koneksi ke Keyboard PC/ PS2, Buzzer, simulasi trafick Light dan Koneksi serial RS232 telah tersediah pada board ini, sehingga mempermudah pengembangan kode dan pengujian secara langsung. Proses download file HEX ke mikrokontroller menggunakan pemrograman via USB, sehingga akan mempermudah user untuk melakukan pemrogram dengan menggunakan PC atau laptop dengan OS windows XP, VISTA, Seven 32 bit, 64 bit, dan windows 8(driver USB telah disediakan pada CD) Semua port I/O's telah tersedia dengan koneksi ke male headers,
standard plugs dapat digunakan. Program Run switch juga telah tersedia.
Sebuah reset pushbutton juga disiapkan untuk melakukan reset ke mikrokontroller.

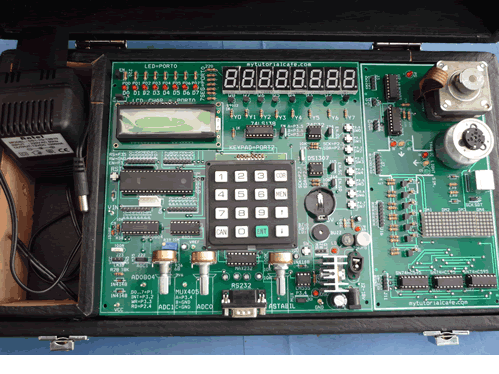

Gambar 1. Super Mikrokontroller Trainer Kit
Gambar 2. Rangkaian Motor Stepper, Motor DC dan Trafict Light Simulator Modul Motor stepper ini menggunakan driver ULN2003, dengan input empat bit data digital yang dapat dihubungkan ke PORT manapun dari PORT sistem mikrokontroller, dengan modul ini maka anda dapat mempelajari bagaimana mengendalikan motor stepper untuk berputar CW dan CCW. Modul Motor DC ini menggunakan driver L293, dengan input control EN untuk mengatur Enable dari L293, input control 2A dan 1A, untuk mengatur arah putaran motor CW, CCW atau stop. Modul Trafic Light, dapat digunakan untuk mempelajari bagaimana sebuah lampu lalu lintas bekerja, rangkaian ini sangat sederhana, hanya enam buah LED, yang dapat dihubungkan ke PORT manapun dari microcontroller. Gambar 3. Rangkaian Dot Matriks Driver dan Rangkaian Keyboard PS2 Modul keyboard tipe PS2, sebuah konektor yang dapat dihubungkan ke keyboard PC PS2, modul ini tinggal plug and play, dengan program yang telah tersedia maka eksperimen anda akan cepat terlaksana. Modul dot matrix 5x7, dapat anda gunakan untuk mempelajari bagaimana membuat text pada display dot matrik, atau bahkan running text pada dot matrik, pada pembelian ini juga disertakan contoh bagaimana mencetak text pada dot matriks. Gambar 4. Rangkaian display 7 segmen dengan decoder 74LS138
Gambar 5. Rangkaian RTC, 24C32 dan saklar push button Gambar 6. Rangkaian Keypad 4x4 dan custom sw, LED dan buzzer Gambar 7. Rangkaian port serial , astabil 555 dan Power supply 5 V regulated
Include: a. Programmer ISP via USB port
Gambar 2. Programmer ISP via port USB b. Kabel USB, CD dan Kabel Power Supply
c. Kabel Serial RS232
d. Copy Compiler ASM ke HEX atau C ke HEX - MIDE51
Gambar 3. M-IDE Studio MCS-51 ( Editor, Compiler ) e. Copy Downloader Software - PROGISP Ver 1.68
Gambar 4. Mikrokontroller ISP Software ( Downloader ) Fitur Setiap pembelian akan disertakan: Fitur Printed Circuit Board (PCB) • 200mm
x 200mm dan 100 mm x 200 mm Triner mikrokontroller ini adalah standar trainer yang telah banyak digunakan dibeberapa perguruan tinggi dan Sekolah Menengah Kejuruan, dengan menggunakan trainer ini maka siswa/ mahasiswa dapat melakukan beberapa percobaan, yang sudah tersedia dalam buku panduan (berupa file PDF).
|
|
||||||||
|
