DOT MATRIX TRAINER -
AVR ATMEGA8 Pada trainer ini menggunakan komponen dot matrix 5 x7 dengan ukuran 2 inch, dengan karakteristik baris (anoda ) harus mendapatkan logika ‘1’ untuk menghidupkan dot matrix. Pada rangkaian ini, baris 1 sd 7 terhubung ke PORTB0 sd PORTB6, masing-masing. Pada rangkaian tersebut, anoda terhubung ke driver Transistor 9012, dan bagian katoda terhubung ke driver ULN2803. Untuk melakukan scanning kolom dot matrix, menggunakan komponen 74hc595, yang berfungsi sebagai shift register data serial dengan output parallel. Sebagai rangkaian target, menggunakan komponen utama IC mikrokontroller ATMEGA8, rangkaian power on reset, konektor untuk pemrograman ISP via USB, dan terdapat juga konektor header male 3 x 8, sehingga pengguna dapat melakukan ekspansi untuk keperluan interface yang lainnya. Pada board trainer ini, memang hanya menggunakan oscillator internal yang ada pada ATMEGA8, sehingga Kristal pada board trainer ini, dalam keadaan kosong, user dapat menggunakanya bila diperlukan. Proses download file HEX ke mikrokontroller menggunakan pemrograman via USB, sehingga akan mempermudah user untuk melakukan pemrogram dengan menggunakan PC atau laptop dengan OS windows XP, VISTA atau Seven (driver USB telah disediakan pada CD) Semua port I/O's telah tersedia dengan koneksi ke male headers,
standard plugs dapat digunakan. Program Run switch juga telah tersedia.
Sebuah reset pushbutton juga disiapkan untuk melakukan reset ke mikrokontroller. Gambar 1. Bagian PCB rangkaian I/O, Buzer dan SW push button

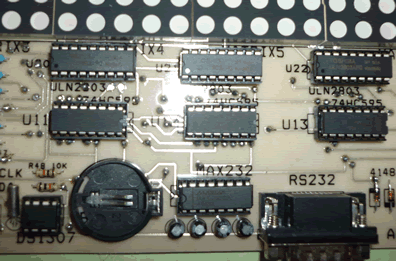

Gambar 2. Bagian PCB rangkaian RTC dan port serial RS232

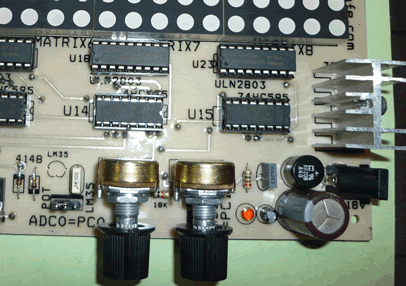

Gambar 3. Bagian PCB rangkaian Analog ADC dan Power supply Gambar 4. Contoh bagian dari display running text Include: 1. Programmer ISP via USB port
Gambar 2. Programmer ISP via port USB 2. Kabel USB, CD dan Kabel Power Supply
3. Kabel Serial RS232
4. Copy Compiler Codevision Evaluation Version Gambar 3. Codevision Evaluation version ( Editor, Compiler ) 5. Copy Downloader Software - PROGISP Ver 1.68
Gambar 4. Mikrokontroller ISP Software ( Downloader ) Fitur Setiap pembelian akan disertakan: • 323
mm x 110mm
Cara Pembelian: 1. Langsung 2.Online ( Pembayaran via: ATM/ Internet/ M-Banking )
Setelah menyelesaikan proses pembayaran, jangan lupa untuk melakukan konfirmasi pembayaran melalui SMS, disertai alamat pengiriman barang: Format SMS: [NamaPembeli] [AlamatPembeli]
[Transfer ke BNI/BCA] [JumlahRupiah] Catatan (untuk pembelian online): *Pengiriman barang menggunakan Jasa JNE, biaya jasa pengiriman tersebut dapat berubah disesuaikan dengan KG barang + kemasan dan lokasi pemesan, dengan waktu pengiriman paling lama 4 hari untuk Luar P.Jawa.
|
